一、產品簡介

　　JD-BQX5便攜式自動氣象站是按照國際氣象組織（WMO）氣象觀測標準設計、生產的小型自動氣象站。此款氣象站為可移動觀測型氣象站，所有氣象傳感器指標均滿足氣象行業標準。

  JD-BQX5便攜式自動氣象站觀測支架輕快便攜，可快速收縮，3分鐘即可完成布設，支架完全收縮后整體高度只有0.5米，配合減震防護拉桿箱可以輕松帶走，便于攜帶，使用方便。設備主機采用一體化超聲波結構設計，融合新型調頻鑒相技術，區別于目前市面上時差法設計，測量數據更加準確，整機配備減震防護拉桿箱，免調試，快速布置，適用于各類應急氣象短期觀測、移動氣象監測等氣象數據的獲取，整機輕巧，是一款精度高、性價比高的便攜式自動氣象站。

　　該設備采用五要素一體式傳感器，外殼采用進口ABS材質，更有效對抗鹽霧等環境，防護等級達到IP65以上。

二、產品特點

1、頂蓋隱藏式超聲波探頭，避免雨雪堆積的干擾，避免自然風遮擋

2、原理為發射連續變頻超聲波信號，通過測量相對相位來檢測風速風向

3、風速、風向、空氣溫度、濕度、大氣壓力五要素一體式傳感器

4、標配GPRS、藍牙、485轉USB三種傳輸方式

5、鋁合金支架，可伸縮

6、減震防護拉桿箱，方便攜帶

三、技術參數

1、風速：測量原理超聲波，0～60m/s（±0.1m/s）；

2、風向：測量原理超聲波，0～360°（±2°）；

3、空氣溫度：測量原理二極管結電壓法，-40-80℃（±0.3℃）；

4、空氣濕度：測量原理電容式，0-100%RH（±3%RH）；

5、大氣壓力：測量原理壓阻式，300-1100hpa（±0.25%）；

6、功耗：1.75W

7、鋰電池：可拆卸鋰電池包，容量12000maH，但電池續航時間≥50h，帶電量顯示功能

8、總重量：≤5kg；

9、布設時間：1人，不大于2分鐘完成布設；

10、生產企業具有ISO質量管理體系、環境管理體系和職業健康管理體系認證

12、生產企業為3A級信用企業

四、外箱尺寸圖

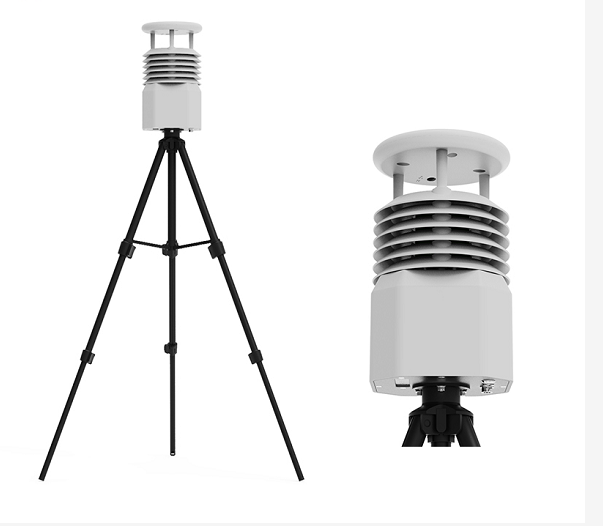

五、產品結構圖

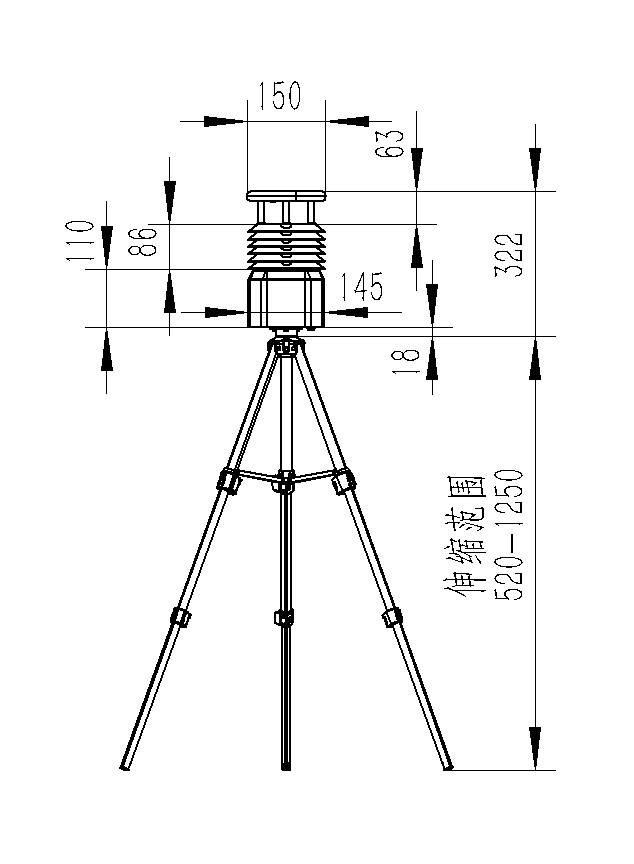

六、尺寸圖

七、上位機軟件介紹

1、PC單機版數據接收、存儲、查看、分析軟件

2、支持串口數據接收、處理、展示

3、支持json字符串、modbus485等通信方式

4、可自設置存儲時間，modbus485采集模式下可自設置采集時間

5、支持自助增加、刪除、修改監測參數的協議、名稱、圖標等

6、支持數據后處理功能

7、支持外置運行javascript腳本

八、安卓APP介紹

1、安卓單機版數據接收、存儲、查看、分析軟件

2、支持藍牙數據接收

3、手機休眠后軟件后臺接收、處理

4、json數據自動添加設備，modbus設備支持掃碼添加設備

5、支持歷史數據查看、分析、導出表格，支持曲線展示、單數據點查看。

6、支持數據后處理功能

7、支持外置運行javascript腳本

九、云平臺介紹

1、CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。

2、支持多帳號、多設備登錄

3、支持實時數據展示與歷史數據展示儀表板

4、云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。

5、支持短信報警及閾值設置

6、支持地圖顯示、查看設備信息。

7、支持數據曲線分析

8、支持數據導出表格形式

9、支持數據轉發，HJ-212協議，TCP轉發，http協議等。

10、支持數據后處理功能

11、支持外置運行javascript腳本
